(进阶) 分析软件 SPC3d 8.0

SPC3d 软件是由 Third Dimension Software 自主研发的高度先进的图形分析工具。通过不断的技术更新与优化，该软件在算法、轮廓扫描以及轮廓数据分析等方面处于行业领先地位。其强大的图像处理引擎，可以快速解析复杂轮廓并明确定义目标特征参数。此外，SPC3d 软件还提供了一对一的专员培训与指导，使用户更加容易上手，充分发挥软件的功能与性能。

领先业界之算法：能分析任何定义之尺寸

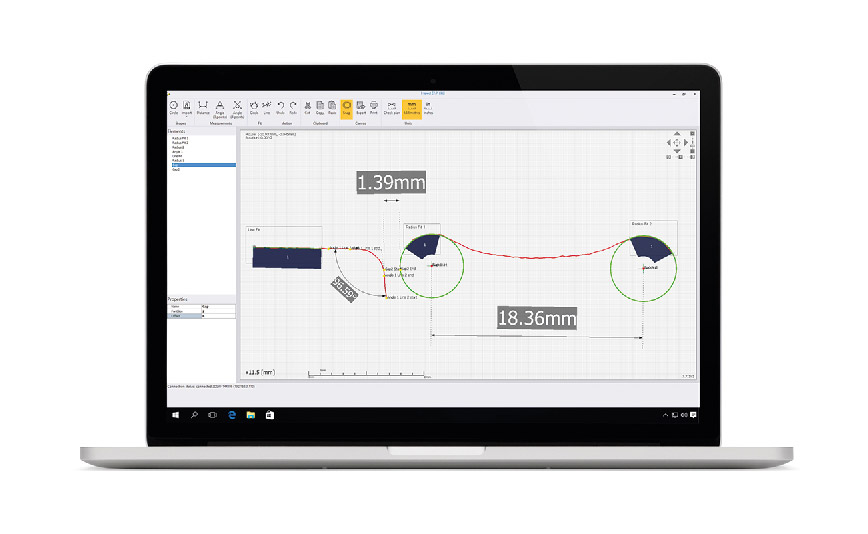

SPC3d 软件是 Third Dimension Software 公司自主研发的一款图形分析软件，可实现对各种复杂轮廓的全方位分析。其强大的图像处理引擎，能够将复杂轮廓快速拆解并定义，从图像中获取目标特征参数。可计算特征有间隙、面差、角度、倒角、半径、沉头孔/柳钉、划痕、焊缝、密封条等，单个图形最多可实现 10 个数量特征的计算，每个特征均能单独设置基准或参照物，灵活定义图像内的每一个特征。

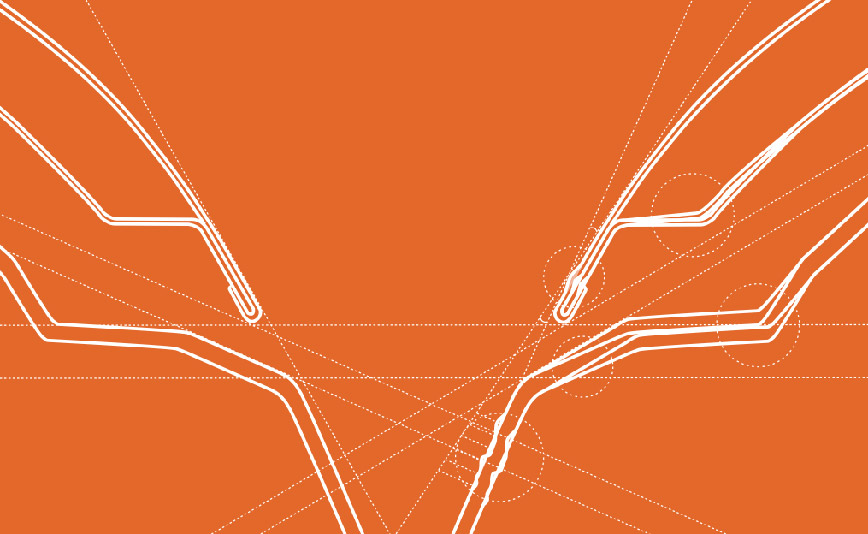

智能轮廓噪音过滤、不制造误导数据

Checkplan 是测量工作内容的载体，包含点数、分组、每个点的算法模型参数等。SPC3d 软件提供 Checkplan 的创建和编辑，SPC3d 可同时打开多个 Checkplan，并可在各个 Checkplan 项目之间相互切换。软件的操作指令如创建、复制、剪切、粘贴、重命名、拖动排序等，类似 Windows 操作系统，通用易上手。源于软件对内存管理的深层优化，即便拥有千位级数量点位的 Checkplan，软件也可做到无延迟响应。

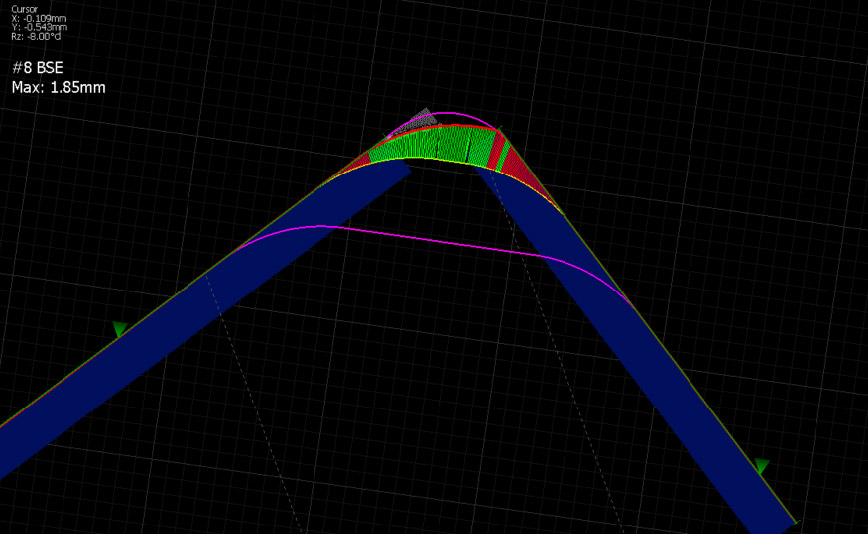

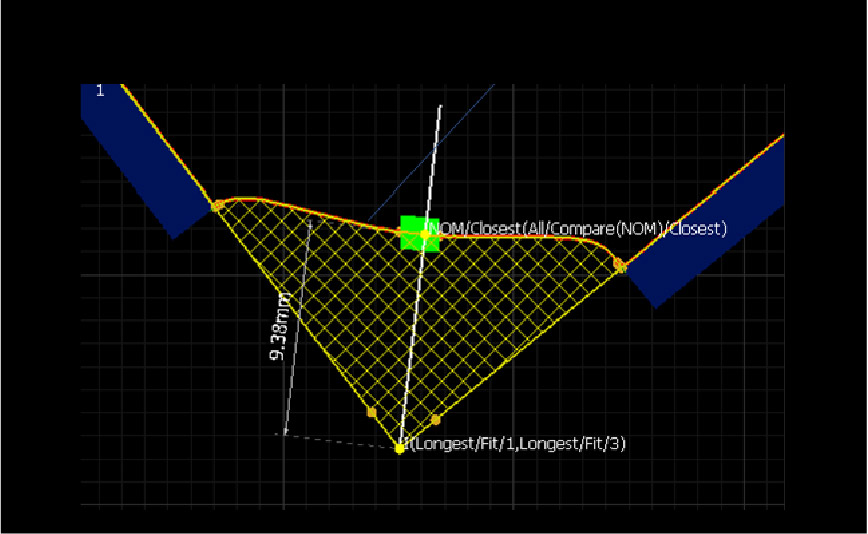

倒角轮廓比对，航发安全标准！

GapGun 提供测量位点引导功能，将产品示意图或照片导入 Checkpla，配合使用软件提供的基准图标，将照片上的每一个测量点标记出来。将保存好的 Checkplan 上传至 GapGun，操作时标记过的图片会显示在 GapGun 屏幕上，用以引导操作者。

可选择导入设计 CAD 图自行定义测量标准

SPC3d 支持多种文件格式输出，包含但不局限于 DMIS、QDAS、Excel、Text、Point Cloud、PDF、CM4d，内置脚本插件，可自行定制输出格式文本或连接第三方统计分析软件。

分析数量无限制，关键尺寸一目了然

手持测量如何保证重复性？如何保证每次测量的重复性？除了需遵循一定的操作规范外，这离不开 SPC3d 强大的分析能力。操作者很难做到每次操作手法完全相同，操作差异会导致采集的图像存在一定差异，例如第一次左侧轮廓长一点，右侧轮廓短一点。第二次左侧轮廓短一点，右侧轮廓长一点。如何过滤掉无关变量，控制数据稳定性和重复性呢？这是一项关键核心技术。SPC3d 通过不断累计的算法，寻找图像固定特征和参考点作为基准。使得手持设备测量也拥有很高的重复性。

一对一培训：线上线下专员单对单指导

采用更高端的紫激光传感，能量高波长短，紫激光频率高于蓝激光 30%，摄像头使用了更为敏感的 CMOS 传感器，实现对透明件、半透明件的直接测量。同时针对金属面、塑料面、织物面、色差面、高反光面，成像质量和测量精度进一步提升。测头激光源光线长度可调，便于在各种不同尺寸轮廓面上的定位。测头 180°可旋转，操作灵活。另外提供测头延长线选配，测头与手柄通过一根数据延长线分离，手持测头进入狭小空间测量。

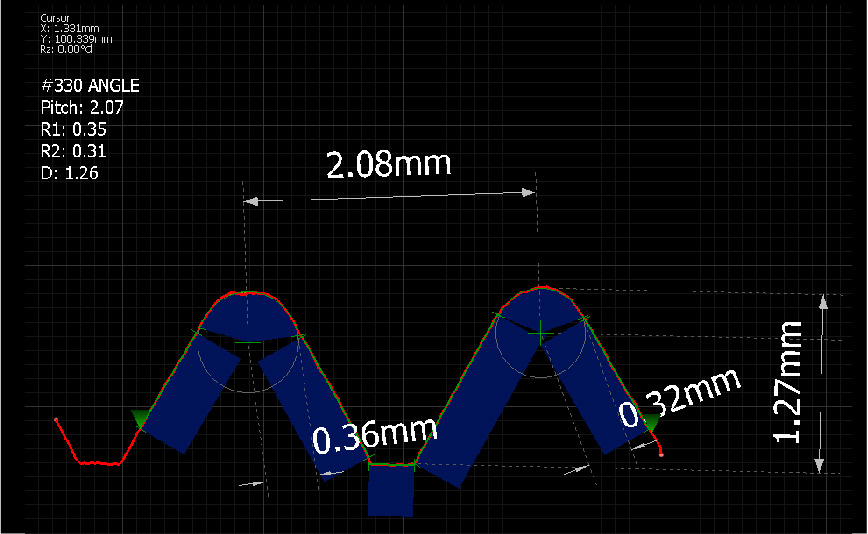

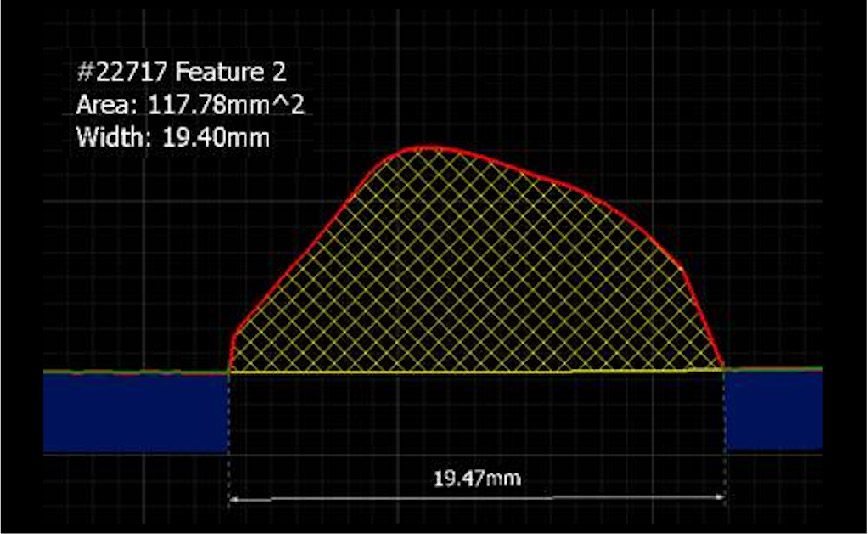

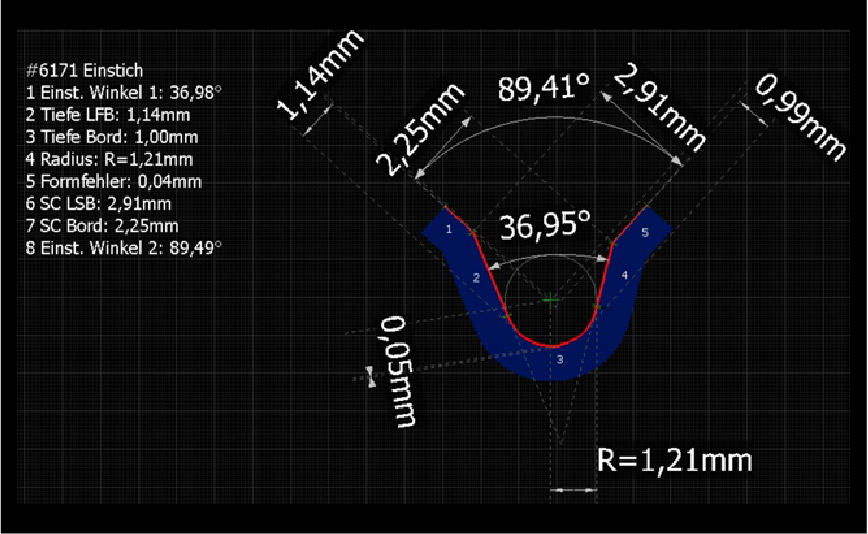

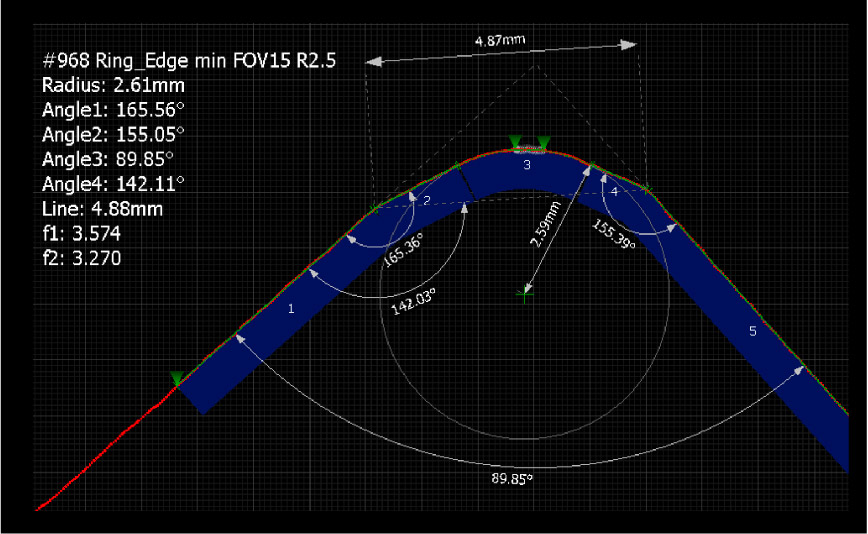

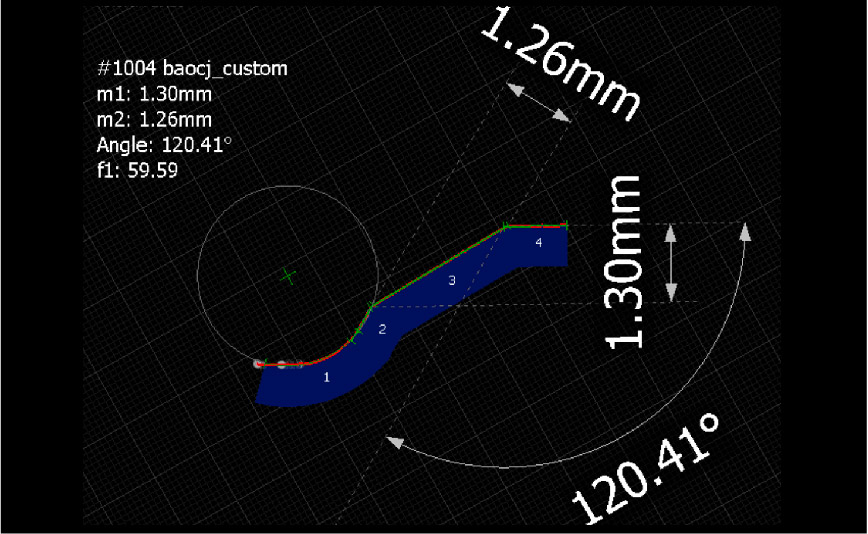

各种难以分析的尺寸案例

GapGun 配合 SPC3d 软件支持各种轮廓类型尺寸分析，包括标准的倒角、C 角、R 角，以及非标准的多轮廓尺寸。此外，该系统还能够分析轮廓上各种特征点之间的尺寸，实现更加全面和精准的测量。

利用 SPC3d 软件，用户可以通过轮廓分析功能对产品进行详细的尺寸检测。在轮廓分析中，用户可以选择不同类型的轮廓特征进行测量，如倒角、C 角、R 角等。同时，SPC3d 软件还能够识别非标准的多轮廓尺寸，帮助用户更好地适应不同产品的测量需求。

除了支持标准的尺寸测量，SPC3d 软件还具备对轮廓上各种特征点之间的尺寸进行分析的能力。这种功能为用户提供了更全面、更精准的产品尺寸数据，使其能够更好地了解产品的质量状况，并进行相应的改进和优化。

GapGun 与 SPC3d 软件结合使用，能够支持各种轮廓类型尺寸分析，同时能够分析轮廓上各种特征点之间的尺寸，为用户提供更全面、更精准的产品尺寸数据，助力企业实现优化和升级。
